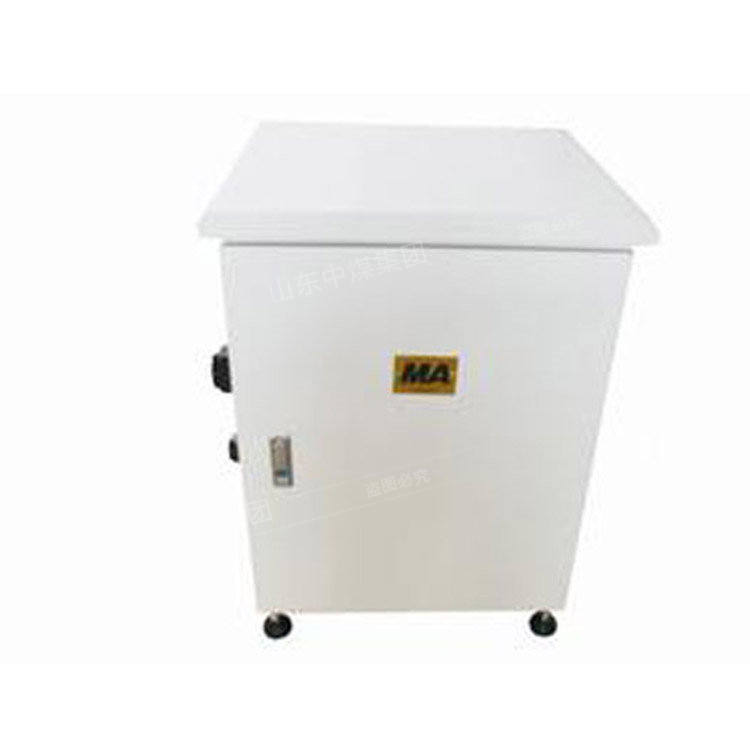

KHX48矿用本安型通信线路避雷器，10对、50对、100对、150对、200对（可根据客户中要求定制）。KHX48系列通信避雷器，集成了通信线路不同电压等级的防雷熔断保护。对过电压进行钳位，过电流进行熔断，雷击大电流直接对地泄放。以保证通信线路的安全。为了更好的识别某一路的电压通信线路状态，KHX48-II型增加了通信线路状态包括空闲、通话、振铃等指示。KHX48系列通信避雷器是煤矿安全生产“六大”系统里面的系统，是生产通信、救援保障、指挥调度必不可少的安全通道。KHX48安全综合保护系统具备通信线路避雷熔断保护、通信信号中断放大及安全栅输出、通信线路智能监控、故障定位指示、智能综合管理、综合接线箱等特点。通信线路避雷器具体为（1）通信系统避雷熔断保护① 模块化设计；② 通流容量大，残压低，响应时间快。③具有过压过流双重保护。④保护电压的范围广，对各个电压段均有防护。⑤信号传输性能优越，信号衰耗在0.5dB以下。⑥采用具有屏蔽、防水、放腐蚀的外壳。其中外壳的防护能力达到IP54以上。⑦提供2/4线全保护。⑧结构简单，易安装维护。（2）故障定位指示①能在线通过串口检测到通信线路的状态；②也可以通过查看前面板的指示灯查看该线路的状态；③能通过单模光纤将数据传到指挥中心，指挥中心能实时查看该线路的状态。（3）通信信号中继放大及安全栅输出①通信信号中继放大部分采用Z新技术设计；②矿用电缆0.8mm2线径能保证传输大于10公里，衰耗值低于3dB；③输出经过耦合安全栅输出，保证输出安全，不会引起火花等危险。（4）智能综合管理①系统能控制多台KHX48的通信信号，可以将所有通信线路的状态实时显示出来。②能与调度系统进行联动控制，并具备报警功能。一旦重要通信线路发生故障，可以智能报警。（5）综合接线箱①通过专用通信配线架，可以作为综合接线箱、配线箱使用，无需再添置另外的配线箱。通信线路避雷器硬件说明硬件主要由以下几部分组成专用室外机柜、电源模块、电话监控模块、主板插箱、中继安全插箱、接线模块等附件组成。插箱内主要有通信防雷保护主板；耦合安全插箱内主要有耦合安全栅模块。
